变压器的电压比是指变压器空载启动时,一次侧电压U1与二次侧电压U2的比值,即变比K=U1/U2。
一、变压器电压比的测量条目
1、应测量绕组总计分权衡的电压比。
2、各相应分权衡的变比与铭牌比拟,不应有显赫辩认,且适应规定。
3、35kV以下、变比小于3的变压器,允许偏差为±1%;其它变压器额定分接电压比允许偏差为±0.5%,其它分接的电压比应在阻抗电压值(%)的1/10以内,但不得逾越±1%。
二、变压器电压比的测量活动
测量电压比的常用活动有双电压表法和变比电桥法。由于双电压表法存在着需要精密仪器、舛讹较大、测验电压较高、不安全等污点,使用较少。现场测验中多接管变比电桥进行变比测验。
1、变比电桥

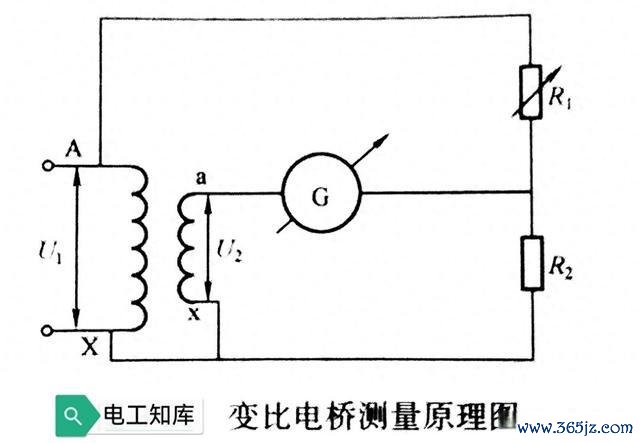

1)常用的QT-35型、QT-80型变比电桥,具有准确度高、奢睿度高、测验电压低、安全、变比舛讹不错凯旋读取、可同期测量变压器迷惑组别等优点。行使变比电桥不错很粗浅地测出被试变压器的电压比,其测量旨趣如下图所示。
上图中,U1为被试变压器一次电压;U2为二次感应电压;G为检流计;R1为变比转化电阻;R2为轨范电阻(980Ω)。只需在被试变压器的一次侧施加电压U1,则在变压器的二次侧感应出电压U2,颐养电阻R1,使检流计指零,然后通过大意琢磨即可求出电压比K,其琢磨公式为:
K=U1/U2=(R1+R2)/R2=1+R1/R2

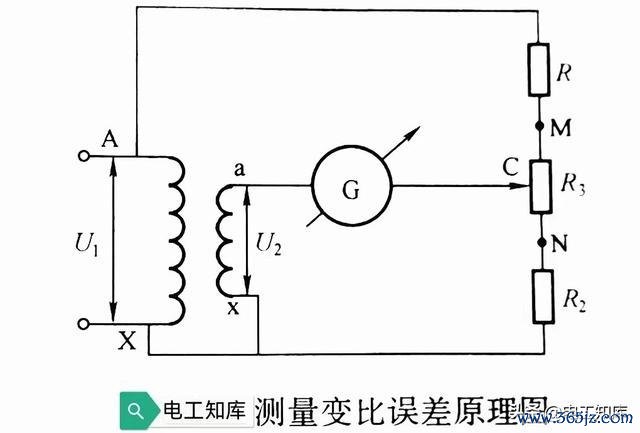

2)为了在测量电压比的同期读出电压比舛讹,在R1和R2之间串入一个滑盘式电阻R3,如下图所示。
上图中,R3的搏斗点为C。假设RMC=RCN=R3/2,淌若被试品变比统统适应轨范变比K,颐养R1使检流计指零,则变比可按下式琢磨:
K=(R1+R2+R3)/(R2+R3/2)
=1+R1/(R2+R3/2)+R3/2/(R2+R3/2)
淌若被试变压器的变比不是轨范变比K,而是带有一定舛讹,则其电压比舛讹△K推导可得:
△K≈-100△R/(R2+R3/2)
△R为C点偏离R3中点的电阻值,为了粗浅,取R2+R3/2=1000Ω,若最大百分舛讹△K=±2%,则△R=±20Ω。即舛讹在±2%限制内变动时,滑杆C点需在离R3中点±20Ω限制内变动。当C点在R3上滑动时,C点的电位也将相应变化,在一定限制内可和U2达到均衡。
2、变比自动测量仪
变比自动测量仪的旨趣亦然电压测量法和电桥法,但使用了微不停器、收受面板键盘和开关量输入,对量程、电桥均衡进行自动追踪死心,并对测量成果进行数据不停,终末将测量成果存储、打印。

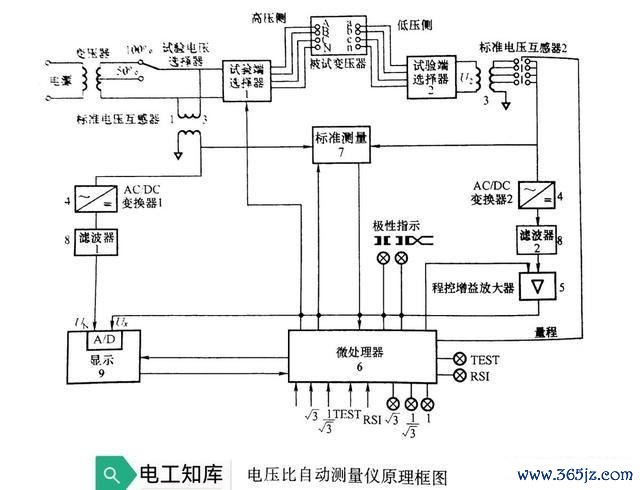

上图所示为一种电压比自动测量仪的基容许趣框图。工频电源电压经测验端采取器采取后,加到被试变压器的高压侧绕组,低压侧电压经测验端采取器采取后的电压和电源电压,经轨范电压互感器变换后送到AC/DC变换器变换为直流电压,再经滤波器和程控增益放大器放大开云kaiyun,取得电压UX和UN,这两个电压同期参加AC/DC变换器,微不停器左证输入的额定电压比,测得的UN、UX及轨范电压互感器的额定电压比和放大器的增益等数据进行琢磨、不停,存储并清晰电压比测量值及与额定电压比的偏差。
